Ηλεκτροσυγκόλλησεις Inverter

ΠΕΡΙΓΡΑΦΗ

• Μηχανή INVERTER επαγγελματικού τύπου συνεχούς ρεύματος συγκόλλησης (D .C .) από 160 A . έως 220 A . (αναλόγως του μοντέλου).
• Εργάζεται με όλα τα είδη επενδεδημένων ηλεκτροδίων και ανοξείδωτο.
•Συγκόλληση TIG . Δυνατότητα για συγκόλληση TIG με την προσαρμογή τσιμπίδας TIG με ρυθμιστή ποσότητος αερίου.
•Στιβαρή κατασκευή μεταλλικού κιβωτίου, υψηλή ποιότητα κατασκευής. α) Ταχυσύνδεσμοι 50 mm β) Καλώδιο 35 mm² για τσιμπίδα & σώμα γ) Υψηλής αντοχής ηλεκτροστατική βαφή. δ) Ανοξείδωτες βίδες. ε) Βαθμός προστασίας IP 23
• Μεγάλος κύκλος εργασίας ( Duty cycle ) 40% - 60%.
• Εύκολη έναρξη τόξου και σταθερό ρεύμα με Hot Start , Arc Force & Anti - stick .
• Λειτουργία σε μεγάλες διακυμάνσεις τάσεως δικτύου (150 V έως 264 V ).
• Εργάζεται με γεννήτρια και παραμένει στην εγγύηση.
• Δουλεύει με προέκταση ρεύματος 100 μέτρα (3 X 2,5 mm² ).
• Έχει δύο ή τρεις ανεμιστήρες (ανάλογα με το μοντέλο ) με αυτόματη λειτουργία, δεν λειτουργούν συνεχώς.
• Λειτουργία Stand by για μηδενική κατανάλωση ρεύματος.
• Προστασίες : α) Στις μεγάλες μεταβολές δικτύου. β) Βραχυκύκλωμα στην έξοδο. γ) Υπερθέρμανση.
• Ελληνικό εργοστάσιο κατασκευής .
• Δυο (2) χρόνια εγγύηση .
• Άμεση επισκευή ή Αντικατάσταση σε περίπτωση βλάβης.
• Πιστοποιητικά CE και ISO.

Electrode type & diameter (m m )
1,60 2,00 2,50 3,25 4,00 5,00

ΡΕΥΜΑ ΣΥΓΚΟΛΛΗΣΗΣ ( Amps )

Acid electrode ― ― ― 100-150 120-190 170-270

Rutile electrode * 30-55 40-70 50-100 80-130 120-170 150-250

Cellulose electrode 20-45 30-60 40-80 70-120 100-150 140-230

Basic electrode 50-75 60-100 70-120 110-150 140-200 190-260

ΕΝΔΕΙΞΕΙΣ

Επί της προσόψεως της συσκευής υπάρχουν οι εξής οπτικές ενδείξεις: « POWER » Πράσινο φωτισμός Η μηχανή είναι στην πρίζα και ο διακόπτης « ON-OFF» στην θέση «ΟΝ». « STAND - BY » Κίτρινος φωτισμός
Η μηχανή είναι σε κατάσταση αναμονής. Έχει διακοπή η τάση εξόδου και η κατανάλωση ρεύματος είναι μηδενική. Με το πρώτο άγγιγμα του ηλεκτροδίου στο προς συγκόλληση μέταλλο σβήνει ο φωτισμός του « STAND - BY » , εκκινούν οι ανεμιστήρες, αποκαθίσταται η τάση εξόδου της ηλεκτροκόλλησης και είναι έτοιμη για την συγκόλληση. Επανέρχεται σε « STAND - BY » όταν δεν χρησιμοποιήσουμε την μηχανή για 2 λεπτά της ώρας. « OVER TEMP » Κόκκινος φωτισμός
Η θερμοκρασία στο εσωτερικό της μηχανής είναι υψηλή. Αυτομάτως για λόγους προστασίας διακόπτεται η τάση εξόδου και δεν είναι δυνατή η ηλεκτροκόλληση. Οι ανεμιστήρες παραμένουν σε λειτουργία για την ψύξη της μηχανής. Μόλις η θερμοκρασία στο εσωτερικό μειωθεί, σβήνει η ένδειξη και η μηχανή είναι πάλι έτοιμη να προσφέρει ρεύμα συγκόλλησης.

ΠΡΟΣΤΑΣΙΕΣ

1. Προστασία εισόδου. Για την ομαλή λειτουργία της συσκευής, όταν υπάρχουν μεγάλες μεταβολές στην τάση τροφοδοσίας εισόδου, όπως στην περίπτωση που η τροφοδοσία γίνεται από ηλεκτροπαραγωγό ζεύγος (γεννήτρια), έχει ενσωματωθεί ηλεκτρονικό κύκλωμα ελέγχου με το οποίο επιτυγχάνονται τα εξής: · διακοπή του ρεύματος εξόδου, για τάση εισόδου άνω των 264VΑC. μείωση του ρεύματος εξόδου, για τάση εισόδου κάτω των 190VΑC. · ιδανική λειτουργία και πλήρης ισχύς εξόδου μεταξύ 190VΑC και 260VΑC. 2. Προστασία από βραχυκύκλωμα. Σε περίπτωση πλήρους βραχυκυκλώσεως της εξόδου, η μηχανή δεν υφίσταται καμία βλάβη ούτε υπάρχει κίνδυνος υπερθέρμανσης. Αντιθέτως, μειώνεται η αποροφούμενη ισχύς από το δίκτυο τροφοδοσίας. 3. Προστασία από υπερθέρμανση.
Όταν η θερμοκρασία στο εσωτερικό της συσκευής αυξηθεί σε μεγάλο βαθμό τότε διακόπτεται η παροχή ρεύματος εξόδου ενώ παραμένουν σε λειτουργία οι ανεμιστήρες ψύξεως. Ρεύμα εξόδου παρέχεται ξανά όταν η θερμοκρασία στο εσωτερικό μειωθεί και ο χρόνος που απαιτείται είναι περίπου 1 λεπτά – 2 λεπτά αναλόγως της θερμοκρασίας περιβάλλοντος. Η επαναφορά λειτουργίας της συσκευής γίνεται αυτομάτως.

ΛΕΙΤΟΥΡΓΙΑ ΜΕ ΓΕΝΝΗΤΡΙΑ

Οι μηχανές ηλεκτροσυγκόλλησης είναι σχεδιασμένες να λειτουργούν και με τροφοδοσία από ηλεκτρογεννήτρια χωρίς να υπάρχει κίνδυνος βλάβης.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

INVERTER WELDING MACHINE

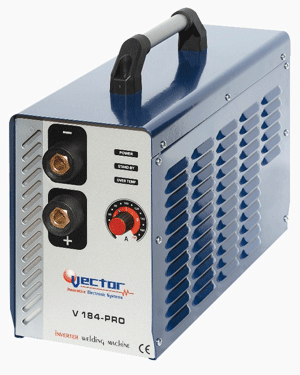

MODEL V143-PRO V164-PRO V184-PRO V204-PRO V225-PRO

ΚΥΚΛΩΜΑ ΕΙΣΟΔΟΥ

ΤΑΣΗ ΕΙΣΟΔΟΥ 230VAC (190V – 260V)

ΜΕΓΙΣΤΟ ΡΕΥΜΑ ΕΙΣΟΔΟΥ 25A 25A 25A 25A 32A

ΣΥΧΝΟΤΗΤΑ 50 - 60Hz

ΛΕΙΤΟΥΡΓΙΑ ΜΕ ΓΕΝΝΗΤΡΙΑ 230 V + N

ΚΥΚΛΩΜΑ ΕΞΟΔΟΥ

ΤΑΣΗ ΑΝΟΙΚΤΟΥ ΚΥΚΛΩΜΑΤΟΣ 7 8VDC

ΡΕΥΜΑ ΕΞΟΔΟΥ 20-1 4 0 A /2 5V 20-1 6 0 A /2 5V 20-1 8 0 A /2 5V 20- 20 0 A /24 V 20- 220A /2 5V

ΚΥΚΛΟΣ ΕΡΓΑΣΙΑΣ 6 0% 6 0% 6 0% 6 0% 4 0%

ΣΥΝΤΕΛΕΣΤΗΣ ΑΠΟΔΟΣΗΣ 0,82

ΔΙΑΜΕΤΡΟΣ ΗΛΕΚΤΡΟΔΙΟΥ 1,5-3 mm 1,5-4 mm 1,5-4 mm 1,5-4 mm 1,5-5 mm

ΔΙΑΣΤΑΣΕΙΣ 28 X14,5X17cm 4 4X31X17cm 44 X31X17cm 44 X31X17cm 44 X31X17cm

ΒΑΡΟΣ 5 Kgr 11,6 Kgr 1 2 , 2Kgr 1 2 , 2Kgr 1 2 , 2Kgr

ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΘΕΡΜΟΚΡΑΣΙΑ : -10⁰C έως +50⁰C

ΣΥΝΤΗΡΗΣΗ - ΑΠΟΘΗΚΕΥΣΗ

Οι μηχανές ηλεκτροσυγκόλλησης δεν απαιτούν καμιά ιδιαίτερη φροντίδα ή συντήρηση για να παραμείνουν σε καλή κατάσταση και λειτουργία.

Παραγόμενα σύμφωνα με το πρότυπο ΙSO 9001:2000
ΣΕΤ ΠΑΡΕΛΚΟΜΕΝΩΝ ΗΛΕΚΤΡΟΣΥΓΚΟΛΛΗΣΕΩΝ
