Μονωμένη χαλκοσωλήνα

Σύγχρονη τεχνολογία που εξοικονομεί ενέργεια και σέβεται το περιβάλλον

Οι εργοστασιακά μονωμένοι χαλκοσωλήνες TALOS ECUTHERM είναι προϊόν προηγμένης τεχνολογίας, υψηλής προστιθέμενης αξίας και υπερέχουν σημαντικά σε αποτελεσματικότητα συγκρινόμενοι με τους παραδοσιακούς τρόπους μόνωσης.

Oι χαλκοσωλήνες TALOS ECUTHERM συνδυάζοντας τα μοναδικά πλεονεκτήματα αντοχής και διάρκειας του χαλκού με την εργοστασιακή μόνωση υψηλής απόδοσης (Engineering Foams) προσφέρουν μεγάλη εξοικονόμηση ενέργειας.

Η εξοικονόμηση ενέργειας προκύπτει από τη θεαματική μείωση των απωλειών θερμότητας στα δίκτυα, που ξεπερνά το 50%, σε σχέση με αντίστοιχα δίκτυα χωρίς μόνωση.

Η τελική εξοικονόμηση ενέργειας που προσφέρουν οι χαλκοσωλήνες TALOS ECUTHERM φτάνει έως και 20%.

Στα δίκτυα χωρίς μόνωση, δε γίνεται καμία απόσβεση του κόστους κτήσης των σωλήνων ενώ αντίθετα, χρησιμοποιώντας χαλκοσωλήνες TALOS ECUTHERM, με την εξοικονόμηση ενέργειας που επιτυγχάνεται, το κόστος κτήσης τους αποσβένεται σε περίπου έξι χρόνια.

Τα οικονομικά οφέλη όμως συνεχίζονται αμείωτα για όλα τα χρόνια λειτουργίας της εγκατάστασης.

Οι χαλκοσωλήνες TALOS ECUTHERM, συνδυάζοντας την εξοικονόμηση ενέργειας με την ιδιαίτερα ανταγωνιστική τιμή διάθεσης και το χαμηλό κόστος εγκατάστασης, αποτελούν για κάθε σύγχρονη κατασκευή, την αναμφισβήτητα ιδανικότερη επιλογή.

Εξοικονόμηση ενέργειας, ταχύτητα και ασφάλεια στην εγκατάσταση

Σημαντική και διαρκής εξοικονόμηση ενέργειας.

Ασφαλής λειτουργία των δικτύων.

Μείωση του χρόνου εγκατάστασης.

Μεγάλη αντοχή στις μηχανικές καταπονήσεις.

Εύκολη διαμόρφωση στο επιθυμητό σχήμα.

Δυνατότητα εξωτερικής τοποθέτησης ή εντοιχισμού.

Αντοχή σε ατμοσφαιρικές επιβαρύνσεις.

ΣΩΛΗΝΕΣ TALOS ECUTHERM 2


Οι χαλκοσωλήνες TALOS ECUTHERM παράγονται και σε ζεύγη με την επωνυμία TALOS ECUTHERM 2. Αυτοί αποτελούνται από δύο μονές χαλκοσωλήνες TALOS ECUTHERM σταθερά ενωμένες σε όλο το μήκος τους και διατίθενται σε 7 συνδιασμούς διαστάσεων, οι οποίοι καλύπτουν επαρκώς τις συνηθισμένες απαιτήσεις συνδεσμολογιών των ψυκτικών και air-conditioning συσκευών.

Τα ζεύγη χαλκοσωλήνων TALOS ECUTHERM 2 αποτελούν ένα ενιαίο σύστημα, το οποίο προσφέρει ευκολία και ταχύτητα κατά την εγκατάσταση, εξασφαλίζοντας αποτελέσματα υψηλής ποιότητας.

	ΣΥΝΔΥΑΣΜΟΙ ΔΙΑΜΕΤΡΩΝ
	1/4 + 3/8 1/4 + 1/2 1/4 + 5/8 3/8 + 1/2 3/8 + 5/8 3/8 + 3/4 1/2 + 3/4

	ΤΥΠΟΠΟΙΗΜΕΝΕΣ ΔΙΑΣΤΑΣΕΙΣ ΚΑΤΑ ΕΝ 1057
	Εξωτερική διάμετρος χαλκοσωλήνα mm 6 8 10 12 15 16 18 22 Πάχος τοιχώματος χαλκοσωλήνα mm 0,80 0,80 0,80 1,00 1,00 1,00 1,00 1,00 Ολική εξωτερική διάμετρος με μόνωση πάχους 9 mm mm 24 26 28 30 33 34 36 40 Μέγιστη επιτρεπόμενη πίεση λειτουργίας bar 137 99 77 104 85 80 70 57

	ΤΥΠΟΠΟΙΗΜΕΝΕΣ ΔΙΑΣΤΑΣΕΙΣ ΚΑΤΑ ΕΝ 12735-1
	Εξωτερική διάμετρος χαλκοσωλήνα inch 3/16 1/4 5/16 3/8 1/2 5/8 3/4 7/8 mm 4,76 6,35 7,94 9,52 12,70 15,87 19,05 22,23 Πάχος τοιχώματος χαλκοσωλήνα mm 0,80 0,80 0,80 0,80 0,80 1,00 1,00 1,14 Ολική εξωτερική διάμετρος με μόνωση πάχους 9 mm mm 22,76 24,35 25,94 27,52 30,70 33,87 37,05 40,23 Μέγιστη επιτρεπόμενη πίεση λειτουργίας bar 169 186 100 84 63 62 51 48

Κατόπιν συμφωνίας, όλοι οι τύποι των χαλκοσωλήνων TALOS ECUTHERM μπορούν να διατεθούν επίσης και σε ευθύγραμμα μήκη των 5m με ημίσκληρο χαλκοσωλήνα.

ΠΡΟΔΙΑΓΡΑΦΕΣ

ΕΛΟΤ ΕΝ 1057, EN 12735-1:2001, και άλλες διεθνείς προδιαγραφές.

ΥΛΙΚΟ ΚΑΤΑΣΚΕΥΗΣ

Αποξειδωμένος χαλκός Cu 99,9% minimum (Φωσφορούχος Ρ=0,015% - 0,040%) CW024A, CU - DHP, σε μαλακή κατάσταση (R-220 για συντελεστή ασφαλείας 3,5).

	ΜΗΧΑΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
	Κατάσταση προϊόντος Συμβολισμός κατά ΕΛΟΤ ΕΝ 1057 & EN 12735-1 Φορτίο θραύσης Ν/mm2 Επιμήκυνση Α5% Μαλακό R-220 >220 >40

Τεχνολογικό προϊόν υψηλών αποδόσεων

Το υλικό των χαλκοσωλήνων TALOS ECUTHERM είναι προϊόν εξέλασης διογκωμένου πολυαιθυλενίου (PEF) υψηλής ποιότητας, δομημένο με κλειστού τύπου μικροκυψελίδες.

Η μόνωση καλύπτεται εξωτερικά από προστατευτικό μανδύα πολυαιθυλενίου τριών διαφορετικών τύπων.

Οι χαλκοσωλήνες TALOS ECUTHERM διατίθενται σε ρόλους 25 και 50 μέτρων, σε δύο τύπους μονωτικού υλικού με διαφορετικό πάχος μόνωσης, ανάλογα με τις απαιτήσεις της εγκατάστασης:

TALOS ECUTHERM ΡΕ-Χ. Μόνωση με χαμηλής πυκνότητας δικτυωμένο PEF χωρίς HCFC και ινώδη υλικά, σε πάχη 6 και 10 mm.

TALOS ECUTHERM ΡΕ. Μόνωση με χαμηλής πυκνότητας PEF χωρίς HCFC και ινώδη υλικά, σε πάχη 6, 9 και 13 mm. Οι κλειστού τύπου μικροκυψελίδες της μόνωσης σε συνδυασμό με τον προστατευτικό μανδύα δημιουργούν ένα ενιαίο φράγμα αντίστασης προσδίδοντας τα απαραίτητα τεχνικά χαρακτηριστικά για κάθε εφαρμογή, όπως, θέρμανση, κλιματισμός, ψύξη και άλλες υδραυλικές εγκαταστάσεις.

Οι χαλκοσωλήνες TALOS ECUTHERM ως προς τις μονωτικές ιδιότητες, την αντοχή στη φωτιά, τα τεχνικά χαρακτηριστικά και τις χημικές ιδιότητες, παράγονται σύμφωνα με τις προδιαγραφές των περισσοτέρων χωρών της Ευρωπαϊκής Ένωσης καθώς και σύμφωνα με άλλες διεθνείς προδιαγραφές. Οι χαλκοσωλήνες TALOS ECUTHERM έχουν χαμηλό συντελεστή λ που προσδιορίζει τη θερμική αγωγιμότητα και πολύ καλό συντελεστή μ που προσδιορίζει την αντίσταση διαπερατότητας υδρατμών και νερού.

Οι χαλκοσωλήνες TALOS ECUTHERM καλύπτουν επίσης και το σχέδιο prEN 14313 της νέας ενιαίας Ευρωπαϊκής προδιαγραφής που αφορά τα μονωτικά υλικά από PEF για τις οικοδομικές και βιομηχανικές υδραυλικές εγκαταστάσεις.

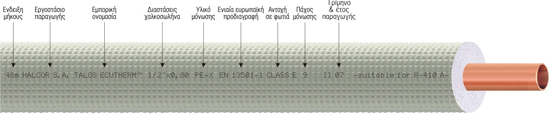

ΣΗΜΑΝΣΗ

	ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΟΝΩΣΗΣ
	ΥΛΙΚΟ PEF PE PE-X ΠΥΚΝΟΤΗΤΑ ΚΑΤΑ, DIN 53420, ASTM D 1667 30-31 Kg/m 3 30-33 Kg/m 3 ΣΥΝΤΕΛΕΣΤΗΣ ΘΕΡΜΙΚΗΣ ΑΓΩΓΙΜΟΤΗΤΑΣ (λ) KATA ASTM C 335 0,039 W/m-K 0,035 W/m-K ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΤΙΣΤΑΣΗΣ ΔΙΑΠΕΡΑΤΟΤΗΤΑΣ ΣΕ ΥΔΡΑΤΜΟΥΣ - ΝΕΡΟ (μ) KATA DIN 52615 3.500 3.500 ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ -35 ο C έως +95 ο C -80 ο C έως +110 ο C ΑΝΤΟΧΗ ΣΕ ΦΩΤΙΑ CL1, DIN 4102 B2 DIN 4102 B1-B2, BS 476, MI ΧΗΜΙΚΗ ΑΝΤΙΣΤΑΣΗ ΚΑΤΑ ASTM 543-56 T Πολύ καλή Πολύ καλή ΗΧΟΜΟΝΩΣΗ ΚΑΤΑ DIN 4109 ~60% 300-2500 MΗz 0-2500 MΗz
